Кабель ААБв 3х25-1

Описание и применение Кабель ААБв 3х25-1

ААБв - это силовой бронированный лентами кабель, с алюминиевой жилой, с бумажной пропитанной изоляцией, алюминиевой оболочкой, наружный покров из битума и пряжи.

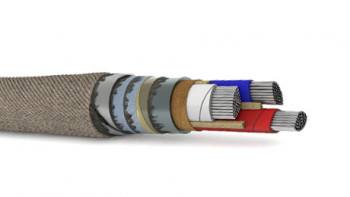

Элементы конструкции кабеля ААБв

1. Алюминиевая токопроводящая жила:
- однопроволочная (класс 1) сечением 25-240 кв. мм.,
- многопроволочная (класс 2) сечением 70-240 кв. мм.;

2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
маркировка жил:
- цифровая: 1, 2, 3,
- цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая;

3. Заполнение из бумажных жгутов;
4. Поясная бумажная изоляция, пропитанная вязким или нестекающим пропиточным составом;
5. Экран из электропроводящей бумаги;
6. Алюминиевая оболочка;
7. Подушка из выпрессованного ПВХ пластиката;
8. Броня из стальных лент;
9. Наружный покров из стеклянной или кабельной пряжи и покрытие предохраняющее кабель от слипания.
